Opryskiwacz szkółkarski OS-1

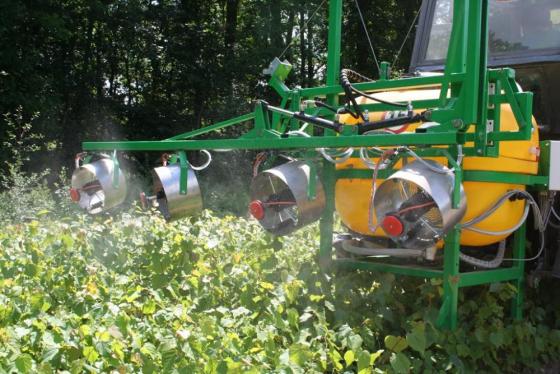

Opryskiwacz OS-1 zamontowany na ciągnika w trakcie pracy na grzędzie szkółki leśnej
Opryskiwacz OS-1 zamontowany na ciągnika w trakcie pracy na grzędzie szkółki leśnej
Efekt pokrycia opryskiwiem widoczny na papierkach wodoczułych
Zmniejsz zużycie chemii uzyskując jednocześnie równomierne pokrycie sadzonek.
- Wirująca kropla umożliwia równomierny oprysk oraz dotarcie do dolnych liści
- Ekologiczny i ekonomiczny - zmniejszone zużycie cieczy roboczej
- Wielkość kropli od 100 do 200 mikronów
- Technologia CDA (Controlled Droplet Application) – oprysk kroplą kontrolowaną
- Jednoczesny oprysk do 3 taśm
- Sterowanie głowicami z kabiny ciągnika – bezpieczeństwo użytkowania
- Możliwość ustawienia głowic z atomizerami w dowolnym kierunku i pod dowolnym kątem
- 100- lub 300- litowy zbiornik
- Własny zasilacz elektryczny napędzany z hydrauliki zewnętrznej ciągnika
- Nagrodzony Złotym Medalem Targów Eko-Las 2012
UWAGA
1. Przy agregatowaniu urządzenia z ciągnikiem należy zwrócić szczególną uwagę na prawidłowe podpięcie przewodów hydraulicznych, a w szczególności szybkozłączy. Zablokowanie któregokolwiek z szybkozłączy będzie skutkowało uszkodzeniem silnika hydraulicznego napędzającego alternator zasilacza.
2. Opryskiwacz może być produkowany w dwóch wersjach produkcyjnych:
· z zasilaczem elektrycznym (OS-1/a) napędzanym z hydrauliki zewnętrznej ciągnika. Do napędu alternatora wystarcza wydatek ok 25-30 litrów/min. oleju hydraulicznego przy ciśnieniu około 20-30 barów (0,2 – 0,3 MPa).
· bez zasilacza elektrycznego (OS-1 – wersja uproszczona) gdzie napęd elementów roboczych następuje wprost z instalacji elektrycznej ciągnika. Konieczne jest wówczas zamontowanie dodatkowego gniazda zapewniającego przepływ prądu o natężeniu do ok. 80 A przy zachowaniu napięcia 12 V.
|
Lp. |
Wyszczególnienie |
Jedn. |
Wartość |
|---|---|---|---|
|
1. |
Pojemność zbiornika |
dm3 |
100 lub 300 |
|
2. |
Pojemność zbiornika czystej wody do mycia rąk |
dm3 |
20 |
|
3. |
Ciśnienie robocze układu cieczowego
|
MPa (bar) |
0,01¸0,08 (0,1¸0,8) |
|
4. |
Zasilanie: - agregat prądotwórczy - z elektrycznej instalacji ciągnika (opcja) |
|
12 V 70 A (max. pobór 80 A przy rozruchu wentylatorów) |
|
5. |
Masa opryskiwacza: - bez płynu - z płynem w zbiorniku (max.) |
kg |
230 535 |
|
6. |
Gabaryty: pozycja transportowa: - długość - szerokość - wysokość pozycja robocza: - długość - szerokość - wysokość (prześwit 250 mm) |
m m m
m m m |
1,37 2,30 2,70
1,37 5,24 2,06 |
|
7. |
Układ opryskujący: - głowice z atomizerami - obroty głowicy - napięcie zasilania głowicy - moc silnika głowicy - średni wydatek cieczy z głowicy - zakres regulacji w osi pionowej - zakres regulacji w osi poziomej |
szt. obr/min. V W ml/min ° ° |
6 8000 12 V DC 120 ok. 170 bez ogran. (użytkowe 1800) 1800 (użytkowe 900- w tył od osi pionowej) |
|
8. |
Zakres prędkości roboczych śr. |
km/h |
3¸10 |
|
9. |
Prędkość transportowa |
km/h |
do 15 |
|
10. |
Ilość osób obsługi |
osób |
1 |
|
11. |
Układ hydrauliczny: - zalecane ciśnienie - zalecany wydatek |
MPa dm3/min |
16 max. 45 |
|
14. |
Klasa ciągnika |
kN |
min. 0,6 |
